Caudalímetro de caudal fijo

CARACTERÍSTICAS

FUNCIONAMIENTO
Caudalímetro volumétrico de cereales o solidos a granel compuesto por una tolva que genera una sección uniforme durante la carga de material y con una rueda dentada que se encastra en la columna formada. Con estos datos se calcula el caudal volumen o dicho de otra manera el volumen de cereales que se va cargando por giro de la rueda dentada. Con esta medición se calcula el peso del material cargado multiplicando este volumen por el peso Hectolítrico o peso especifico del material.

APLICACIONES

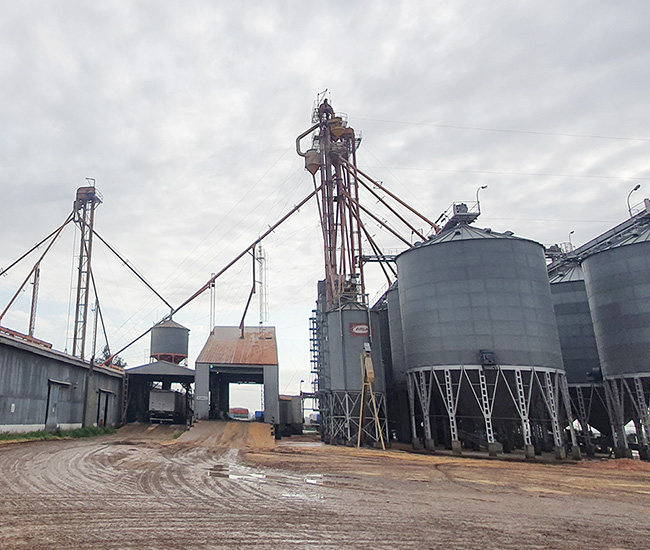

El campo de aplicación del equipo es principalmente para plantas donde se manejan grandes volúmenes de cereales y la carga se realice mediante un silo pulmón, por lo general plantas de acopio, en el caso de volúmenes chicos y materiales con mucha variación del peso hectolítrico (PH) el equipo requiere de algún método de medición de PH ( En desarrollo ) ya que este dato afecta notablemente al calculo del peso cargado.

CONDICIONES DE OPERACIÓN
Este sistema para que sea efectivo de trabajar en base a condiciones de operación en las cuales el comportamiento del material sea el mismo en todas las cargas los mismos son:
Apertura de Guillotina: La misma debe tener una apertura definida, el uso más común es cablibrar el equipo en la posición de apertura 100% de la misma para que la condición de comportamiento y la sección que forma de tolva de medición sea igual en todas las cargas. Si se opera el equipo en aperturas intermedias el equipo dará errores de medición. De aquí el nombre de caudal fijo. En el caso de apertura y cierre automático esta situación se resuelve.
Carga del silo: El silo debe tener material suficiente para la realización de la carga ya que en la fase de vaciado el caudal de material que descarga el silo varía y da errores de medición.

CONSTRUCCIÓN
Mecánica: El sistema se compone de una tolva de medición la cual genera la columna uniforme vertical y una rueda dentada montada sobre rodamientos.
Electrónica: El equipo tiene un tablero en el cual se provee con un PLC con pantalla integrada para su operación con sus respectivas fuentes y protecciones. Este PLC viene con una programación predefinida en el cual se pueden agregar funciones de acuerdo a las necesidades (apertura y cierre automático de guillotina, indicadores luminosos o sonoros de finalización de carga, indicación de nivel suficiente de material en el silo pulmón, etc.)

CAPACIDAD DE CARGA
La capacidad de carga del equipo está definida por la sección de descarga del silo. El caudalímertro no restringe el paso del material no afectando la capacidad de carga original sin el equipo.

FUNCIONALIDADES

La principal funcionalidad del equipo es que al realizar las cargas con exactitud se reduce drásticamente la circulación innecesaria de camiones dentro de la planta reduciendo costos de mantenimiento de caminos, se logra una eficiencia de carga mayor en la planta ya que no se ponen en marcha equipos para bajar material excedente ni se vuelve a realizar cargas para completar. Esto además de disminuir el uso de los equipos hace que el personal está más tiempo disponible para cualquier tarea que se deba realizar en la planta. También se aumenta la capacidad de carga de la planta ya que se disminuyen drásticamente los tiempos de corrección de carga la planta puede despachar más camiones.
